V1.02 du 10 juillet 2025 : Largeur réduite à 160 mm totale (Taille des filtres en 140 inchangée). Correction de la largeur des ergots pour un emboîtement conforme avec le Filtre en nid d'abeille.
Ce support est la seconde moitié d'un ensemble permettant d'installer des entrées ou sorties d'air sur des boitiers d'ordinateurs qui n'ont pas suffisamment d'orifices de ventilation.
Ce support permet de glisser des filtres à air standards de 140 x 280 millimètres, avec une épaisseur max de 0.8 millimètre.
Il est ensuite recouvert par la pièce "Prise_air_PC" que vous trouverez en partage.
Nécessaire :
1 Prise d'aire en nid d'abeille.
1 Support de filtre.
6 vis à tête plate ref : Vis Tôle TCB à Embase Pozidriv 2.9X6.5 Acier Zingué Blanc DIN 968
Préparation du boitier PC :
Retirer tous les composants et câbles du boitier.
Choisir un ou plusieurs emplacements (Exemple : Sur la façade de l'ordinateur et sur le dessus).
Utiliser le support pour tracer la découpe du passage d'air sur le boitier de l'ordinateur.
Tracer les perçages en même temps.
Découper selon le tracé (Démonter les composants du PC avant la découpe pour éviter tout accident).
Percer 6 trous au diamètre 2,5 mm pour les surfaces en plastique, ou 3 mm sur les surfaces en acier.
Nettoyer les bavures et bien aspirer les copeaux pour ne pas abîmer les composants lors du remontage.
Filtre et entrée d'air :
Assembler les deux pièces ensemble en les emboitant après fabrication.
Visser l'ensemble avec les 6 vis sur le boitier.
Glisser un filtre à air 140x280 mm. Poncer légèrement le support si le filtre ne s'y glisse pas correctement.
Il ne reste qu'à remettre tous les composants et tester la ventilation de votre ordinateur.
Les conseils de montage considèrent que vous avez suffisamment de connaissances en mécanique et bricolage pour vous adapter à votre situation. Vous restez responsable de vos actes et de vos choix.

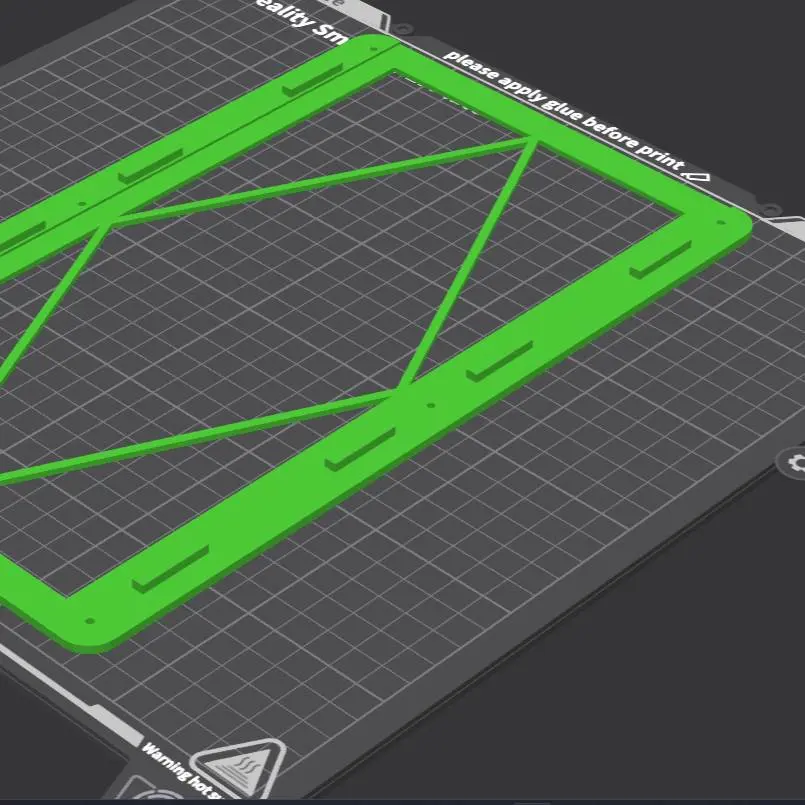

Filter computer support V1.02

0.16mm layer, 2 walls, 10% infill
