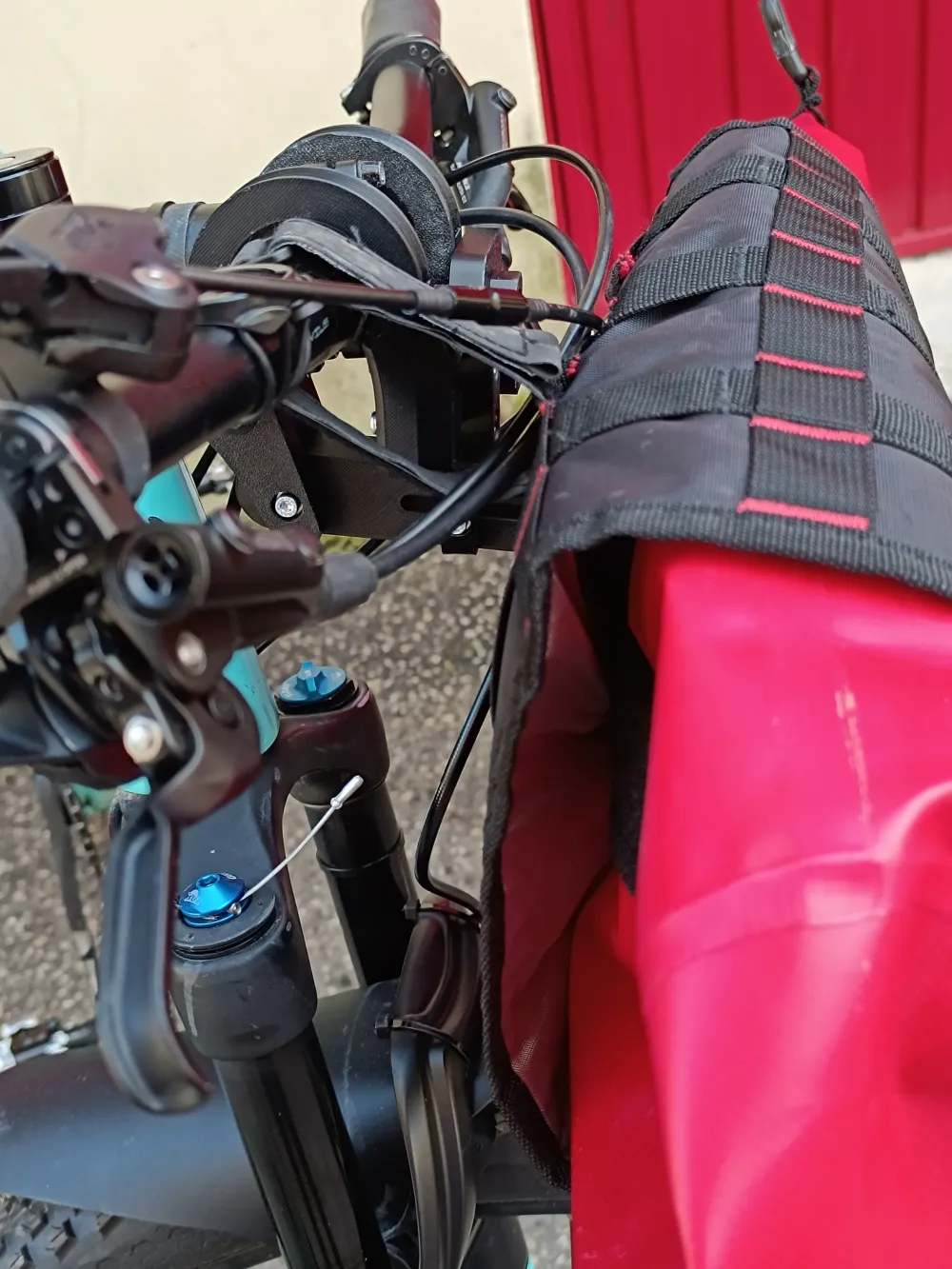

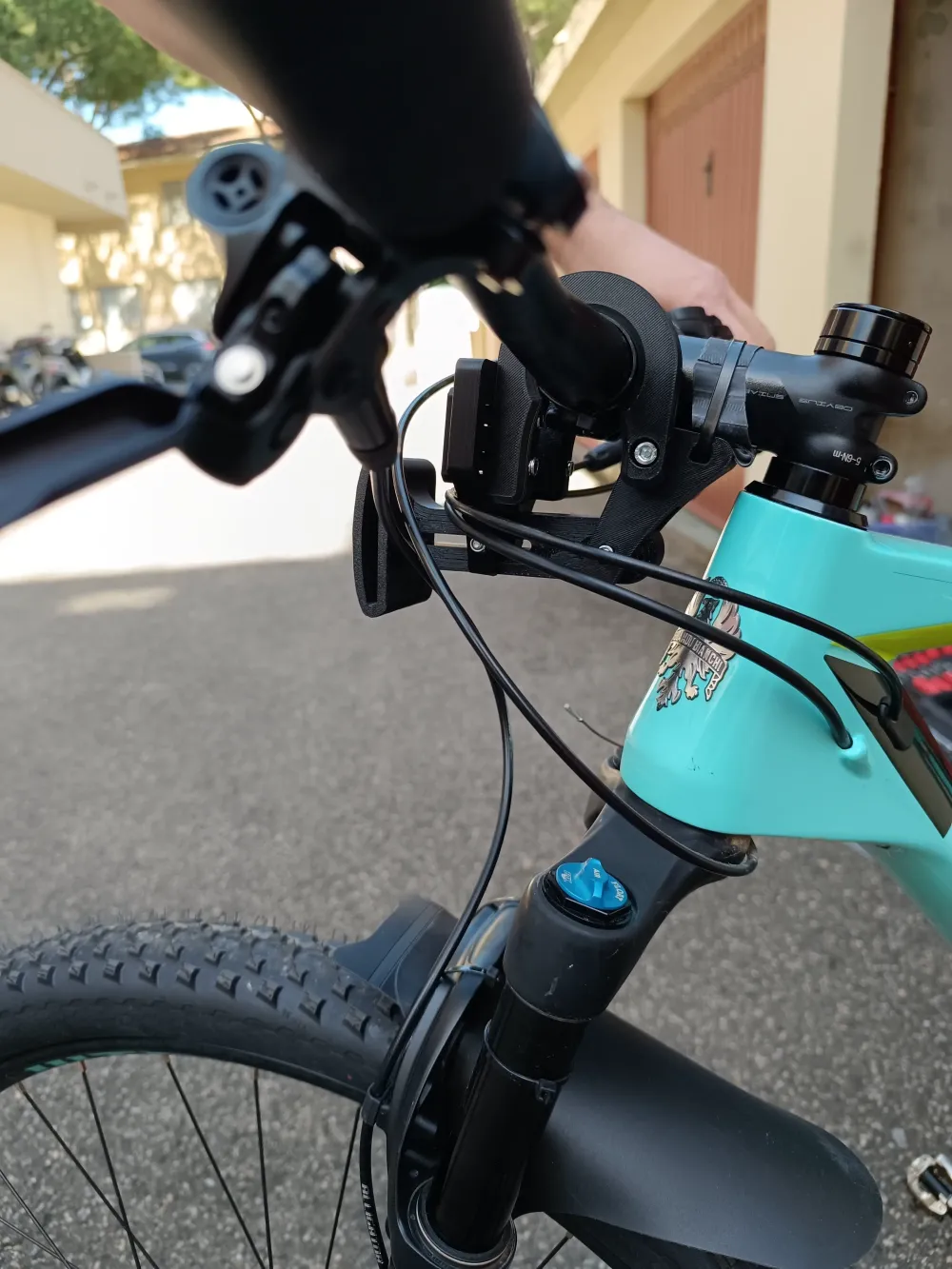

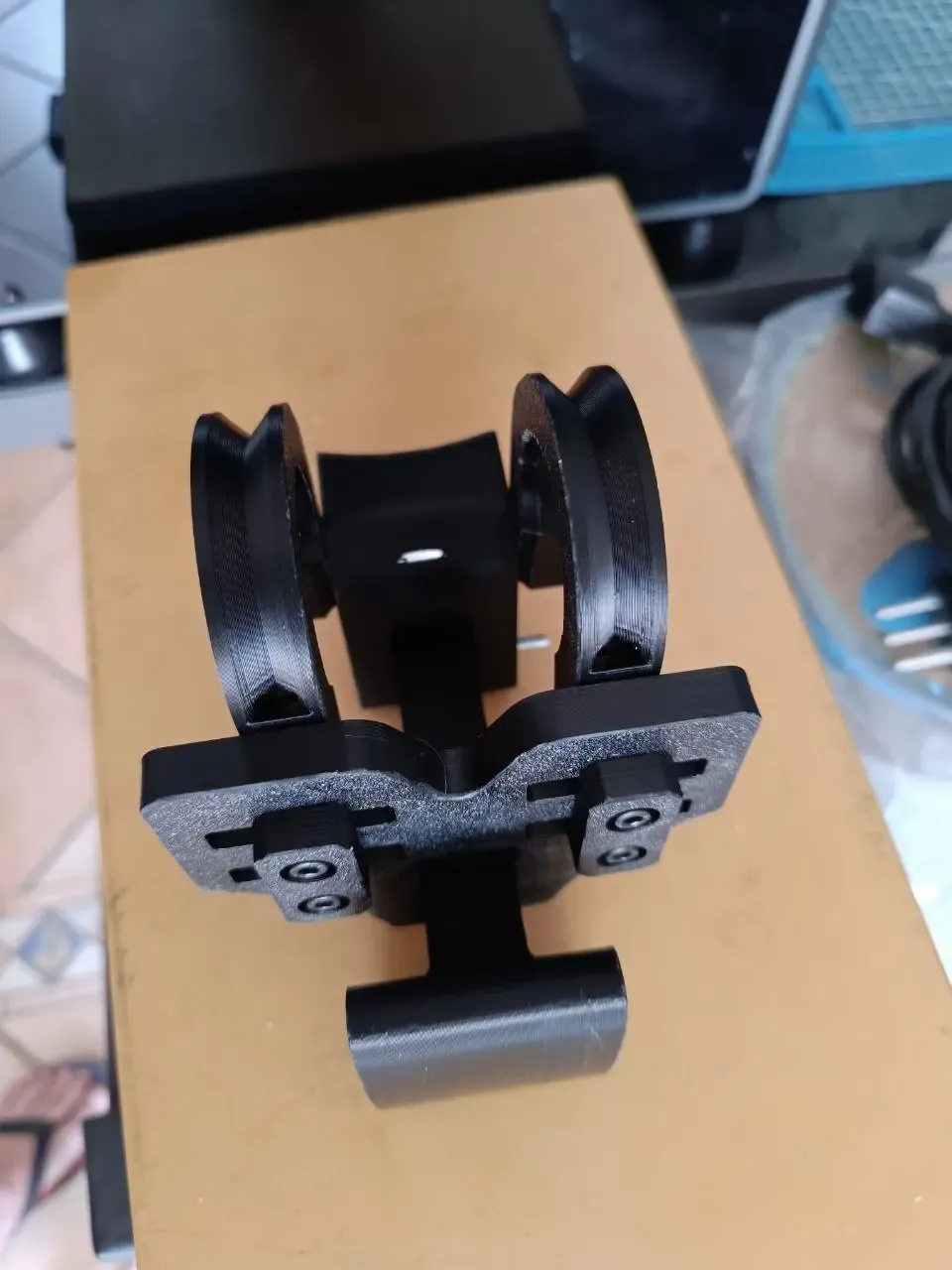

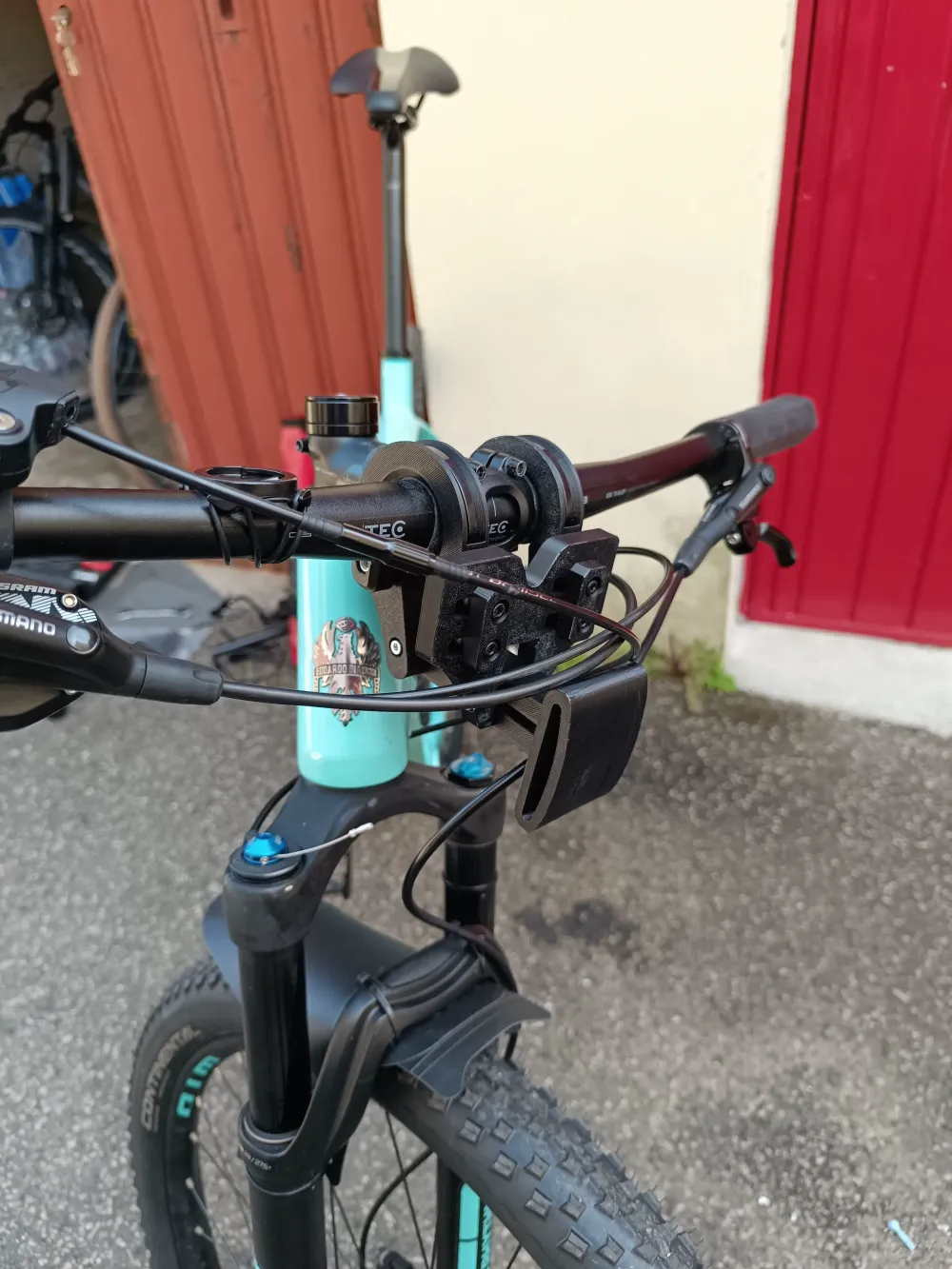

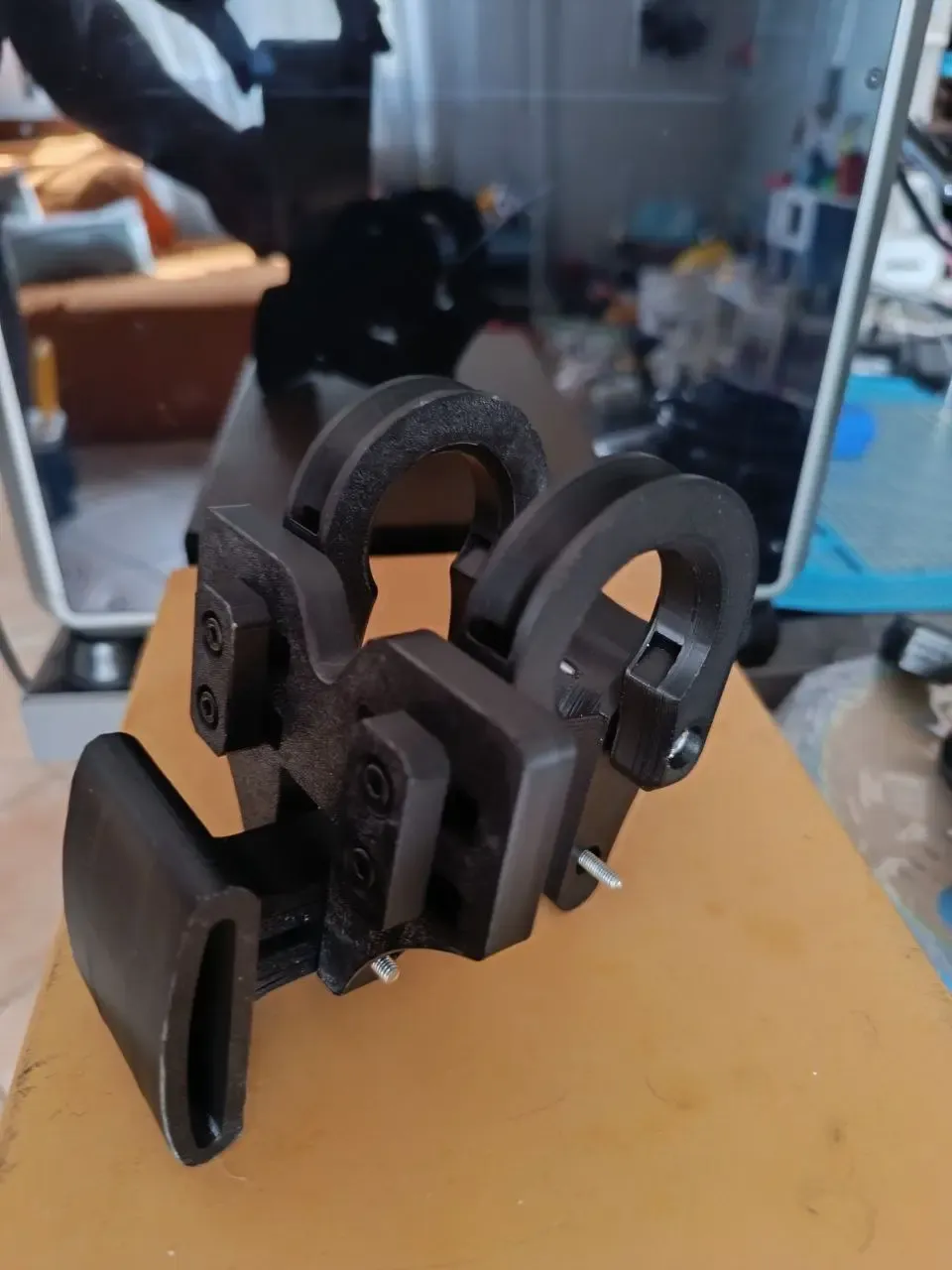

ATTENZIONE: Al momento le foto sono parti stampate come prove e poi modificate in piccole parti e stampate e installate. I FILE STL CARICATI SONO GIA' MODIFICATI E FUNZIONANTI. APPENA AVRÒ LA POSSIBILITÀ CARICHERÒ LE FOTO REALI. Il supporto borsa completo di colore nero, è la stampa finale in ABS e per le foto montato con la borsa, aspetto il montaggio da parte del richiedente del progetto.

Attacco manubrio per bora da viaggio (cicloturismo).

Profili di stampa in ABS. Mettere fascette nei buchi sel supporto manubrio da 32 di diametro con nel mezzo una pezzo di camera d'aria o altro.

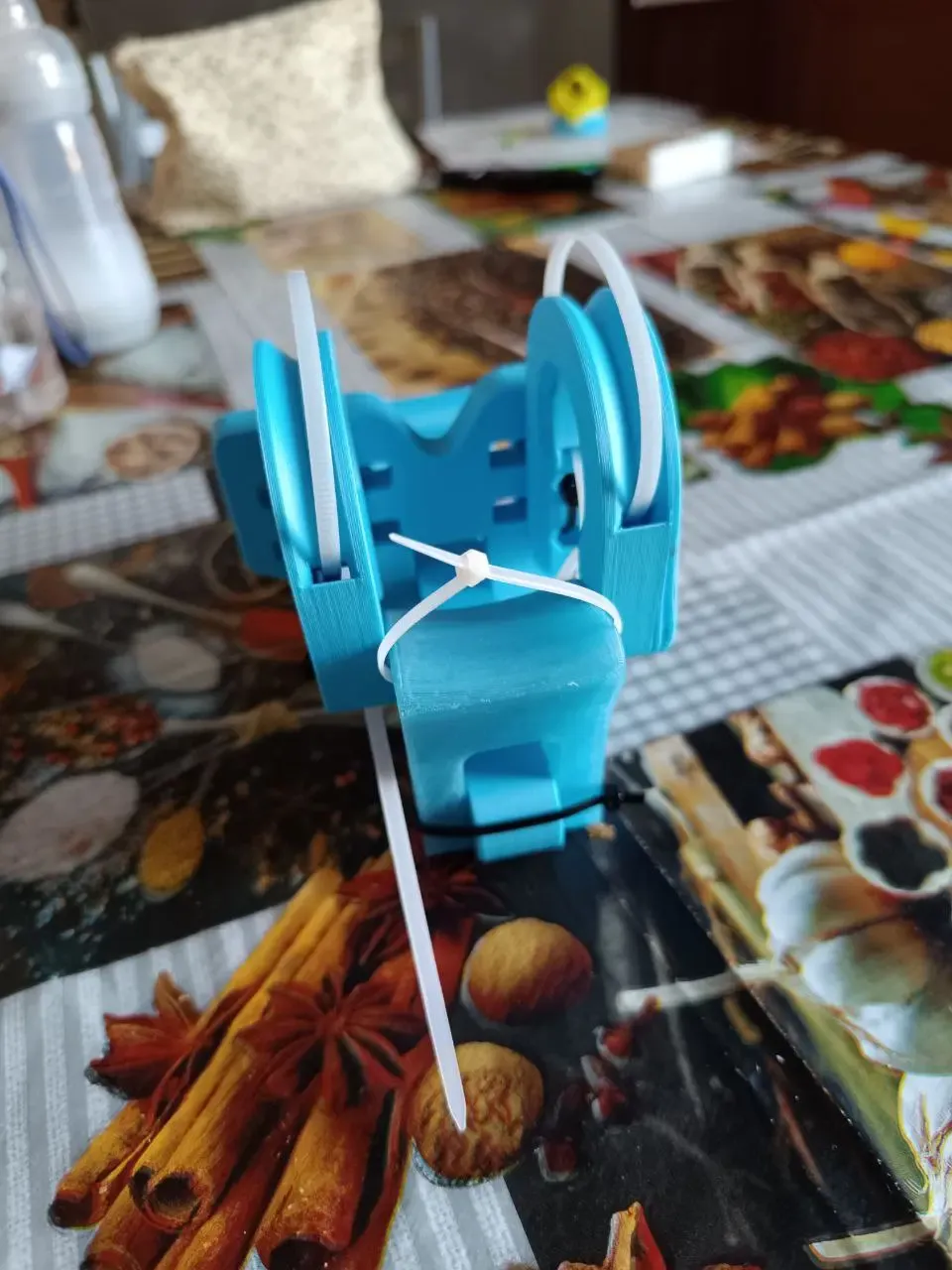

Altra fascetta messa nell'asola del fermo che va a spingere nella pipetta del manubrio con nel mezzo un altro pezzo di camera d'aria.

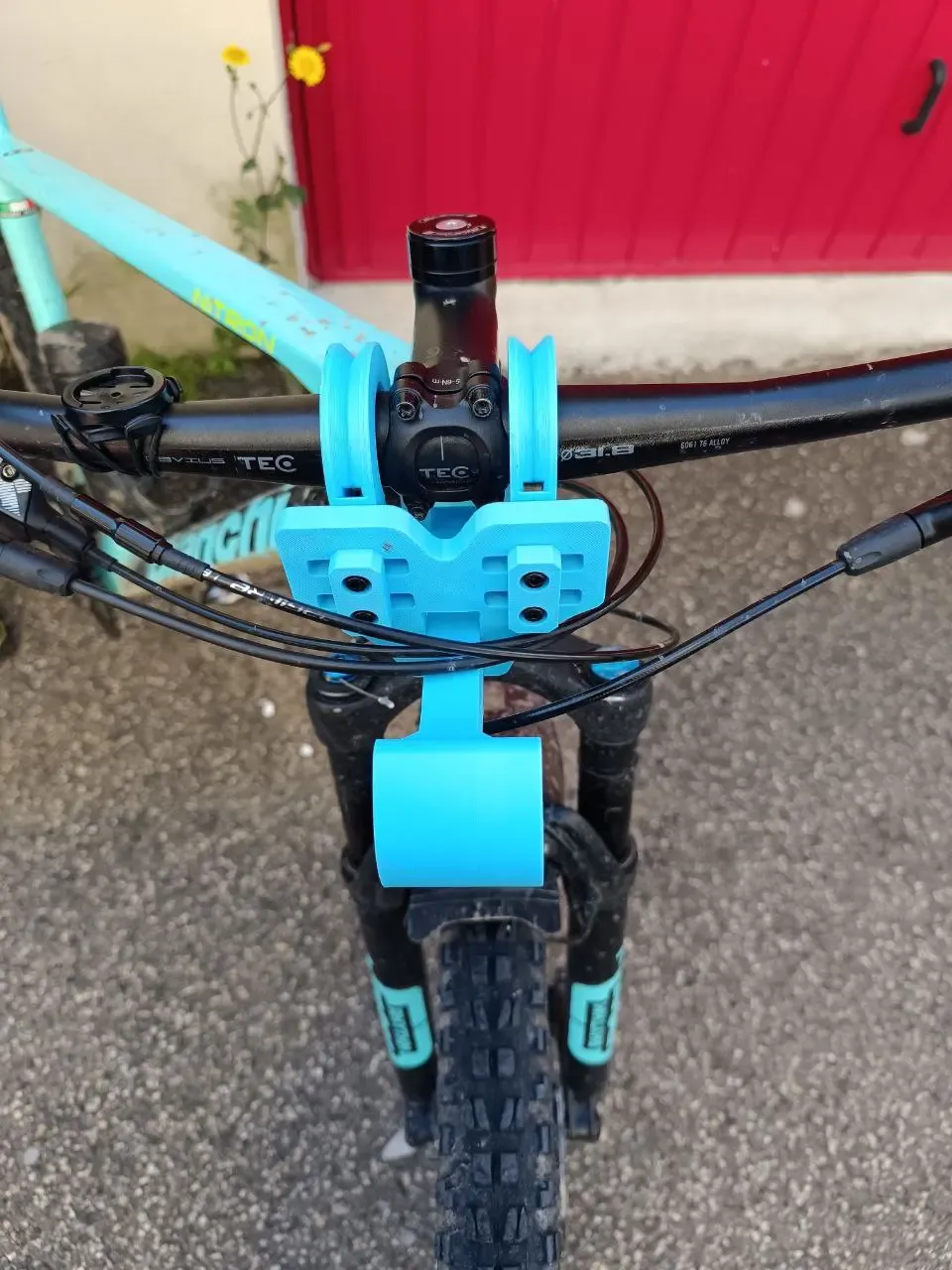

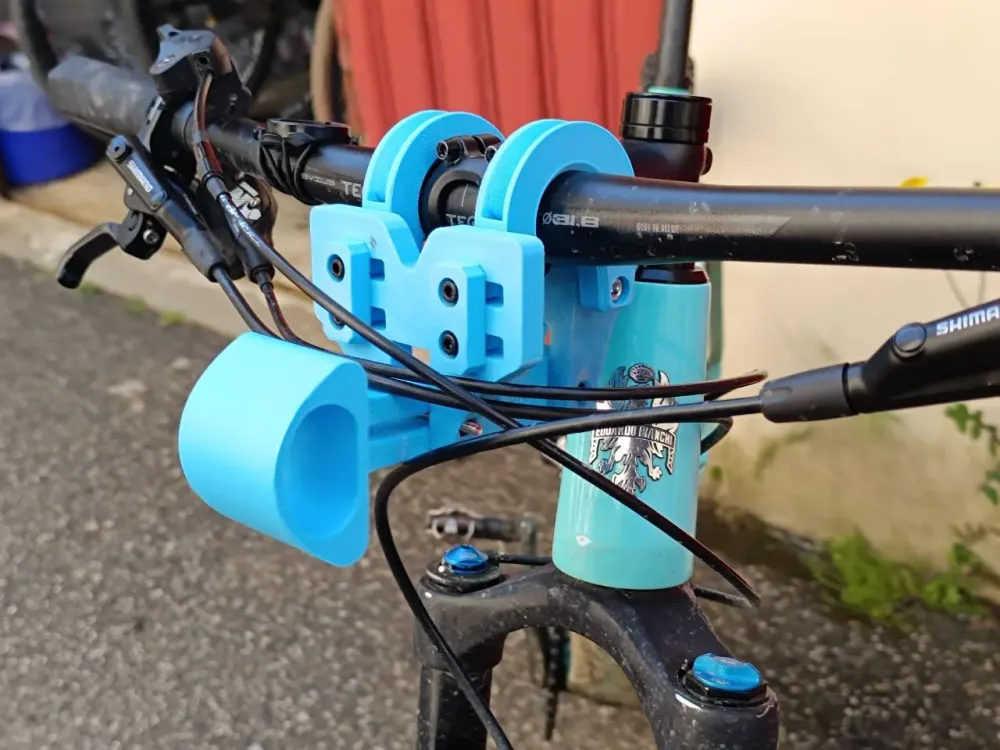

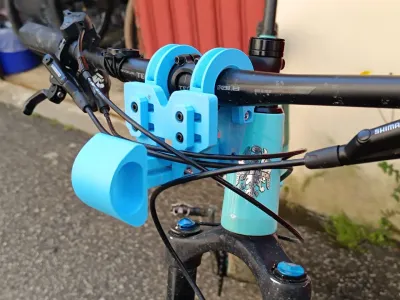

Come in foto del pezzo celeste

Il tutto regolato con la pressione o tiraraggio del pistone.

Nei supporti manubrio e nel fermo che spinge sotto la pipa manubrio, c'è la possibilità di inserire delle fascette larghe 2,5 o 3,5 mm. In modo da tenere il tutto più stabile e saldo possibile.

Necessari:

- N. 4 perni M4 30 mm, con rondella e dado autobloccante;

- N. 2 perni M4 45 mm, con rondella e dado autobloccante;

- N. 1 perno M5 65 mm, con rondella e dado autobloccante;

ATTENTION: At the moment the photos are parts printed as tests and then modified in small parts and printed and installed. THE UPLOADED STL FILES ARE ALREADY MODIFIED AND WORKING. AS SOON AS I HAVE THE POSSIBILITY, I WILL UPLOAD THE REAL PHOTOS. The complete black bag support is the final print in ABS and for the photos mounted with the bag, I await assembly by the project applicant.

Handlebar stem for Bora travel (cycle touring).

ABS printing profiles. Place cable ties in the holes in the 32 diameter handlebar support with a piece of inner tube or other material in the middle.

Another clamp placed in the slot of the stop which pushes into the handlebar stem with another piece of inner tube in the middle.

As in the photo of the light blue piece

All regulated with pressure or pull the piston.

In the handlebar supports and in the stop that pushes under the handlebar stem, there is the possibility of inserting 2.5 or 3.5 mm wide clamps. In order to keep everything as stable and firm as possible.

Necessary:

- N. 4 M4 30 mm pins, with washer and self-locking nut;

- N. 2 M4 45 mm pins, with washer and self-locking nut;

- N. 1 M5 65 mm pin, with washer and self-locking nut;

Supporto borsa manubrio - Handlebar bag support
