Description:

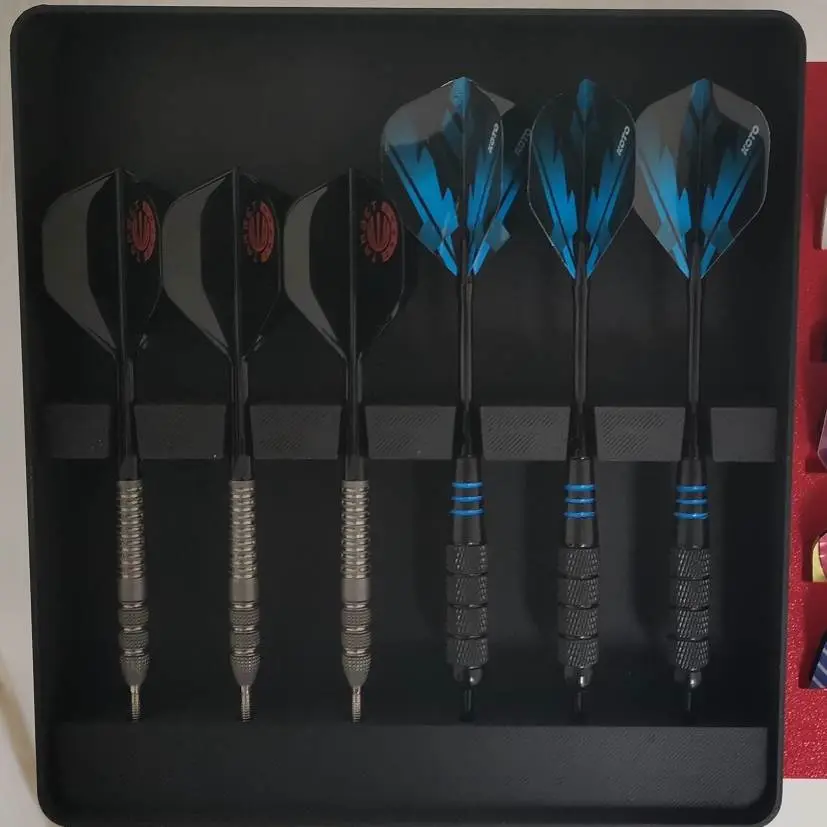

A practical wall mount for darts and wing holders. Angle adjustable with an M3 screw on the back.

All parts can be attached with superglue. The adjustment is held in place with an M3 screw and nut.

There is also an adhesive template for the holder. The wall bracket must have a support structure, the remaining parts go without.

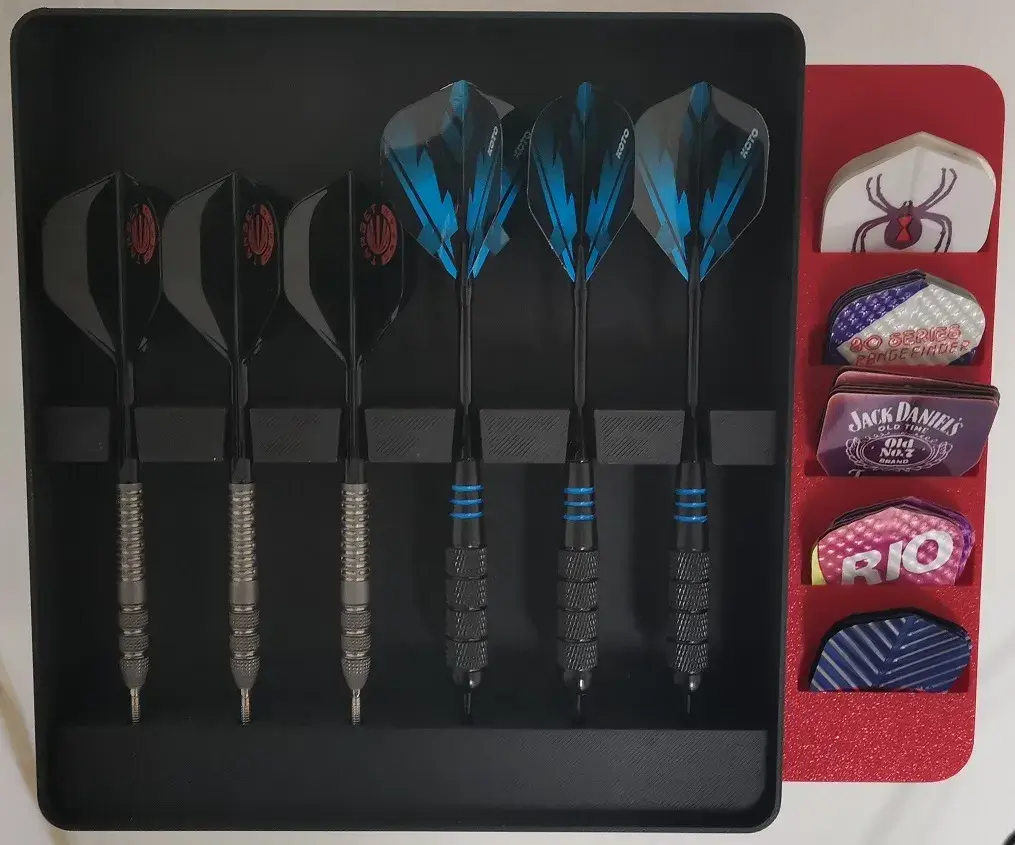

The wing mount is available in both left and right versions. The small ring is an upgrade to reinforce the ball head; please also attach it with superglue.

Assembly:

Print out all the parts, then glue the wing mount to the arrow mount. Left or right, on both sides.

Then turn it upside down and place the template on top. Take the cross plate with the ball head and glue it to the back.

Glue the wall mount to the ring, making sure that it is glued in the same orientation as the slot.

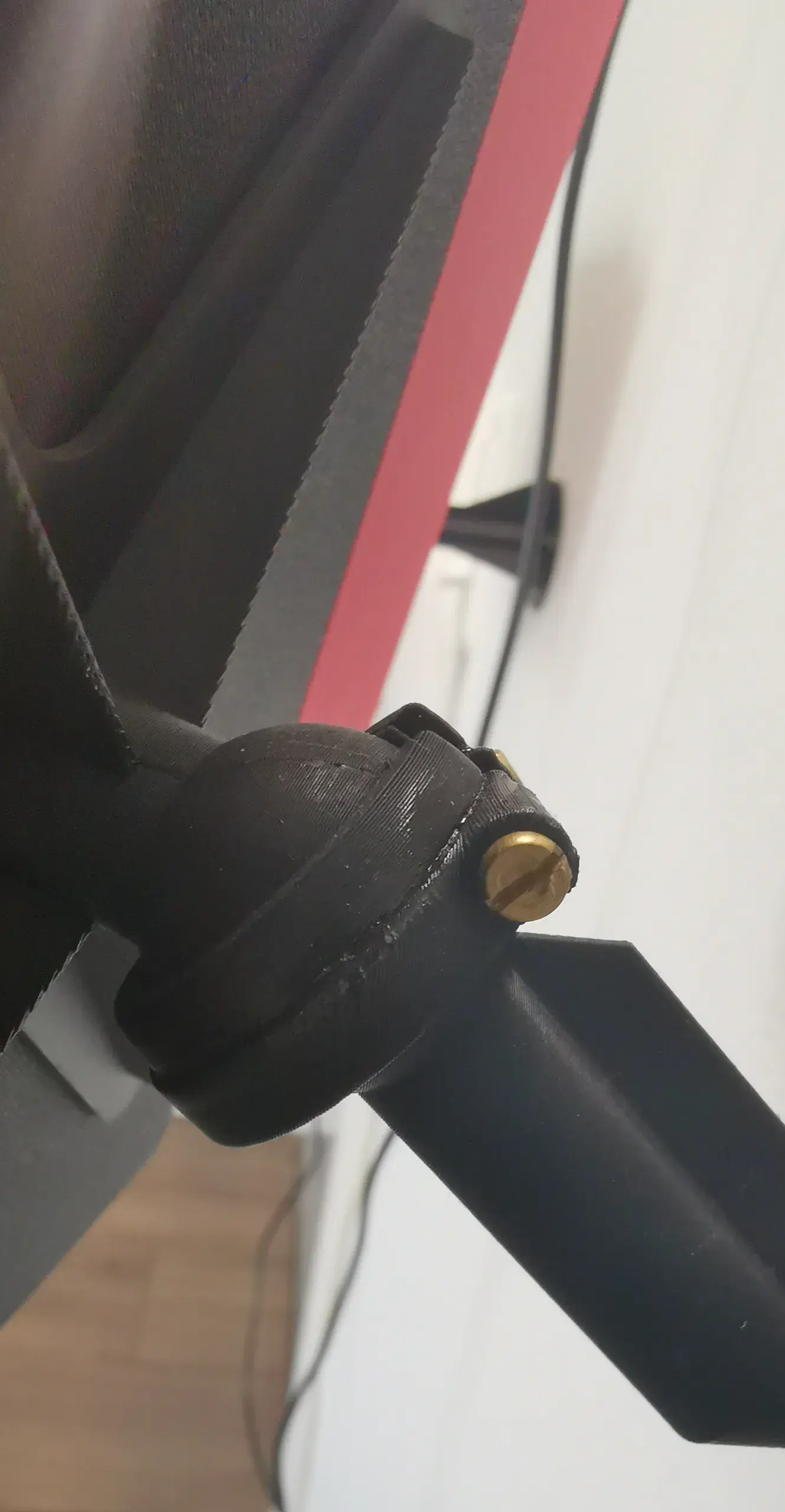

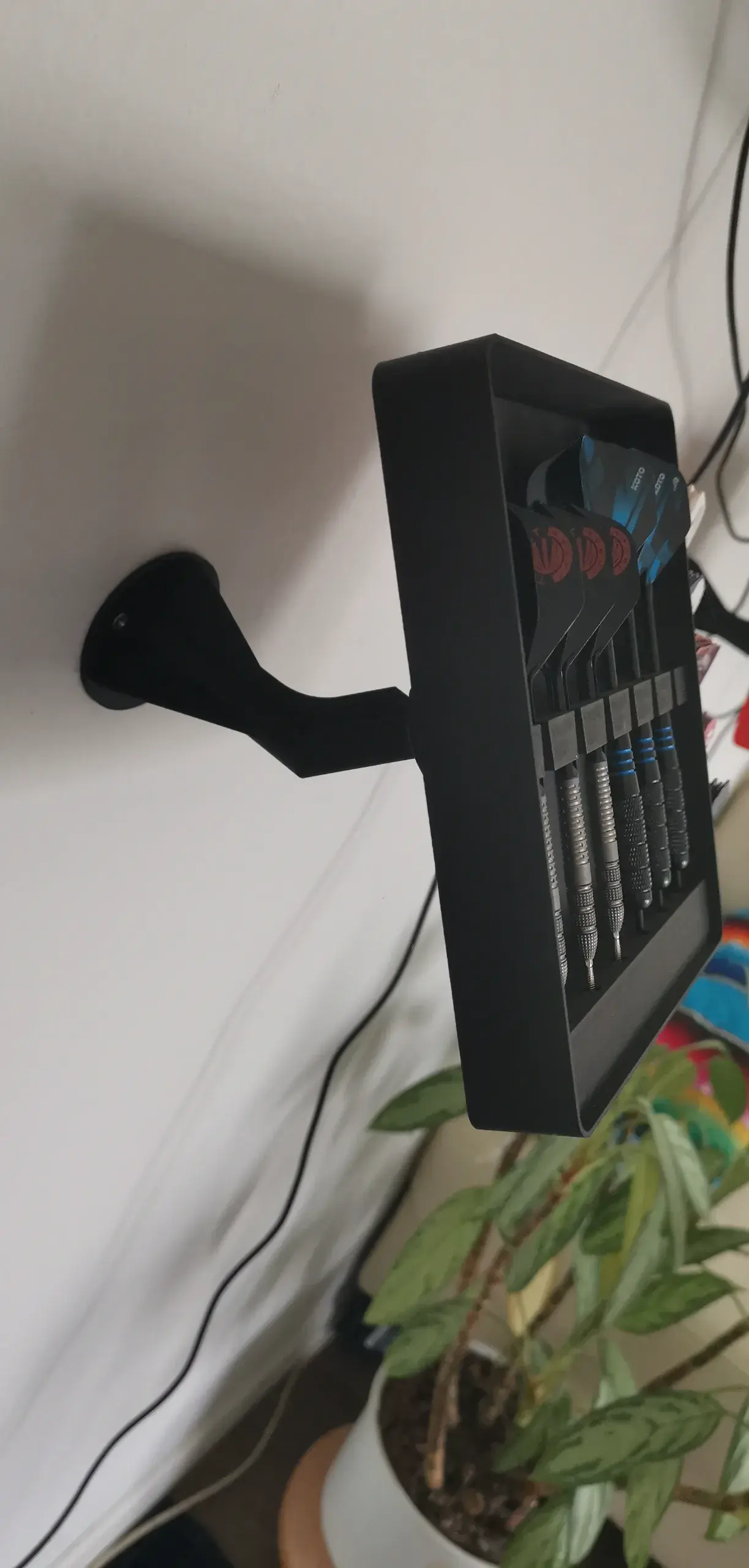

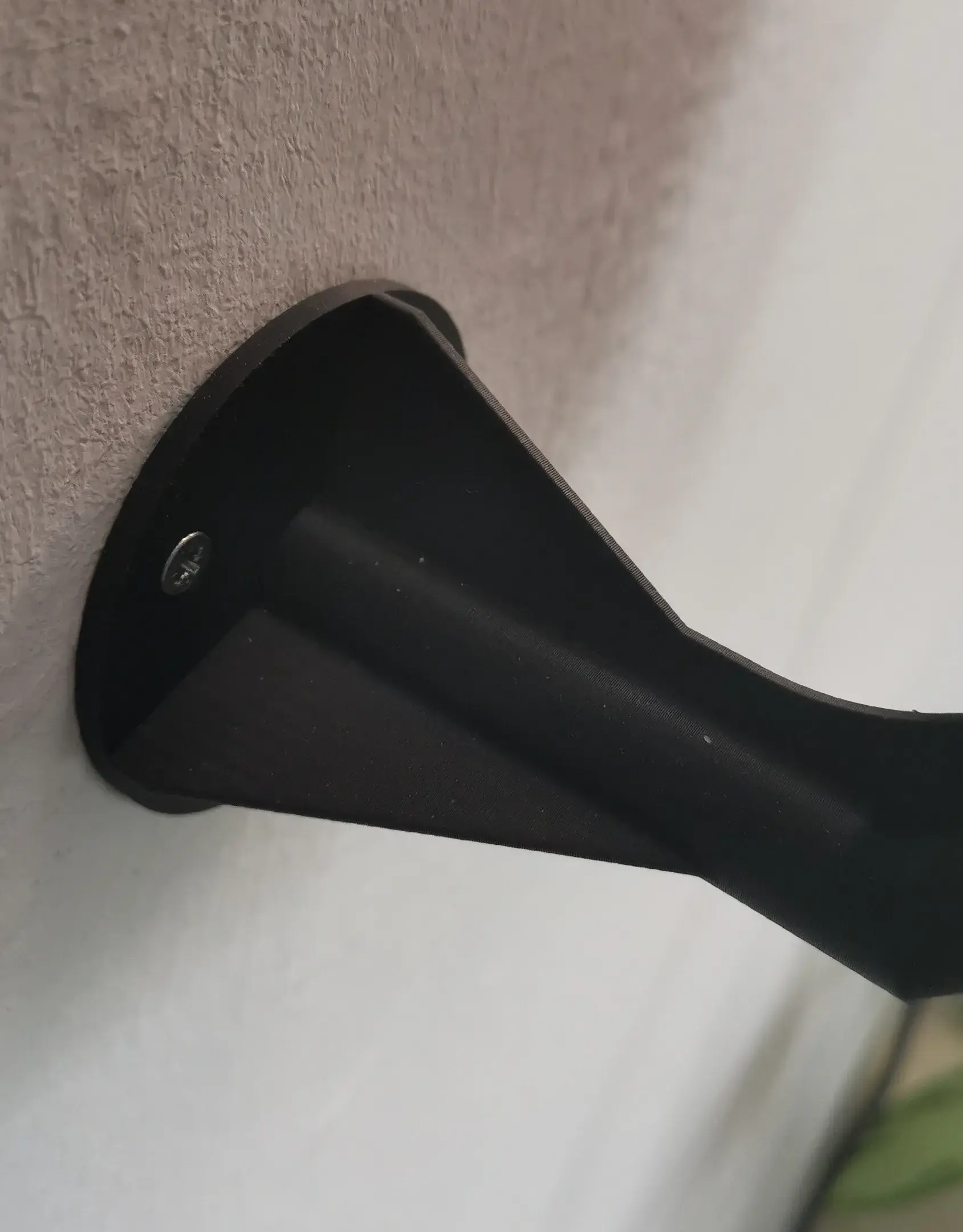

Finally, carefully press the wall mount into the ball joint. Then tighten it with the M3 screw (25mm) and nut. Please do not overtighten. Mount the entire mount to the wall with two screws.

I hope you enjoy it.

Material:

I printed it with plain PLA. The settings are also simple. Wall loops 2

Infill density 15%

Gyroid infill pattern.

I printed the wall mount at 10% and the ring and stencil at 100% infill density.

I'm happy to answer any questions. I'd appreciate likes. Bye

Print time: 6h35m

Filament length: 75.51m

6 files

Beschreibung:

Praktische Wandhalterung für Darts und Flügelhalter. Winkelverstellbar durch eine M3-Schraube auf der Rückseite.

Alle Teile können mit Sekundenkleber befestigt werden. Die Verstellung erfolgt durch eine M3-Schraube und Mutter.

Eine Klebeschablone für die Halterung liegt bei. Die Wandhalterung muss einer Stützkonstruktion gedruckt werden, die restlichen Teile kommen ohne aus.

Die Flügelhalterung ist sowohl in der linken als auch in der rechten Ausführung erhältlich. Der kleine Ring dient als Verstärkung für den Kugelkopf; bitte ebenfalls mit Sekundenkleber befestigen.

Montage:

Drucken Sie alle Teile aus, und kleben Sie die Flügelhalterung an die Pfeilhalterung. Links oder rechts, oder beidseitig.

Drehen Sie sie anschließend, und legen Sie die Schablone darauf. Nehmen Sie die Kreuzplatte mit dem Kugelkopf und kleben Sie diese auf die Rückseite.

Kleben Sie die Wandhalterung auf den Ring und achten Sie darauf, dass sie in der gleichen Ausrichtung wie der Schlitz verklebt wirt.

Drücken Sie die Wandhalterung anschließend vorsichtig in das Kugelgelenk. Ziehen Sie sie anschließend mit der M3-Schraube (25 mm) und der Mutter fest. Bitte nicht zu fest anziehen. Befestige die gesamte Halterung mit zwei Schrauben an der Wand.

Viel Spaß damit!

Material:

Ich habe sie mit einfachem PLA gedruckt. Die Einstellungen sind ebenfalls einfach. Wandschlaufen: 2

Fülldichte: 15 %

Gyroid-Füllmuster.

Ich habe die Wandhalterung mit 10 % und den Ring und die Schablone mit 100 % Fülldichte gedruckt.

Ich beantworte gerne alle Fragen. Ich freue mich über Likes. Tschüss

Druckzeit: 6 Std. 35 Min.

Filamentlänge: 75,51m

6 Dateien
